Winkel 90° CONNECT
CONNECT MV2 Winkel 90Grad 16mm CONEL
CCMVW16N
90°-Winkel für CONNECT Rohre in der Trinkwasser- und Heizungsinstallation
- Formteile aus entzinkungsbeständigem Messing nach DIN EN 12164
- eingesetzte Messingwerkstoffe erfüllen alle Anforderungen der TrinkwV 2003 und DVGW
- Pressverbinder bestehend aus speziell geformtem Stützkörper mit montierten O-Ringen, einschließlich Fixierring mit integrierten Sichtfenstern und aufgesteckter Presshülse aus Edelstahl
- aufgekelcht zur zusätzlichen Fixierung des Presswerkzeuges
- Verpressung mit freigegebenen Presswerkzeugen entsprechend Kompatibilitätsliste
- Dichtungs-Werkstoff: EPDM
- Heißwasserbeständig bis max. 95 Grad
- Pressverbinder: d32 mm
Produkt bei unseren Großhandelspartnern kaufen:
Großhandel in Ihrer Nähe finden
*Jetzt Produkt merken und anschließen an einen Großhandels-Shop übermitteln und bestellen
90°-Winkel für CONNECT Rohre in der Trinkwasser- und Heizungsinstallation
- Formteile aus entzinkungsbeständigem Messing nach DIN EN 12164
- eingesetzte Messingwerkstoffe erfüllen alle Anforderungen der TrinkwV 2003 und DVGW
- Pressverbinder bestehend aus speziell geformtem Stützkörper mit montierten O-Ringen, einschließlich Fixierring mit integrierten Sichtfenstern und aufgesteckter Presshülse aus Edelstahl
- aufgekelcht zur zusätzlichen Fixierung des Presswerkzeuges
- Verpressung mit freigegebenen Presswerkzeugen entsprechend Kompatibilitätsliste
- Dichtungs-Werkstoff: EPDM
- Heißwasserbeständig bis max. 95 Grad
- Pressverbinder: d32 mm
Dokumente

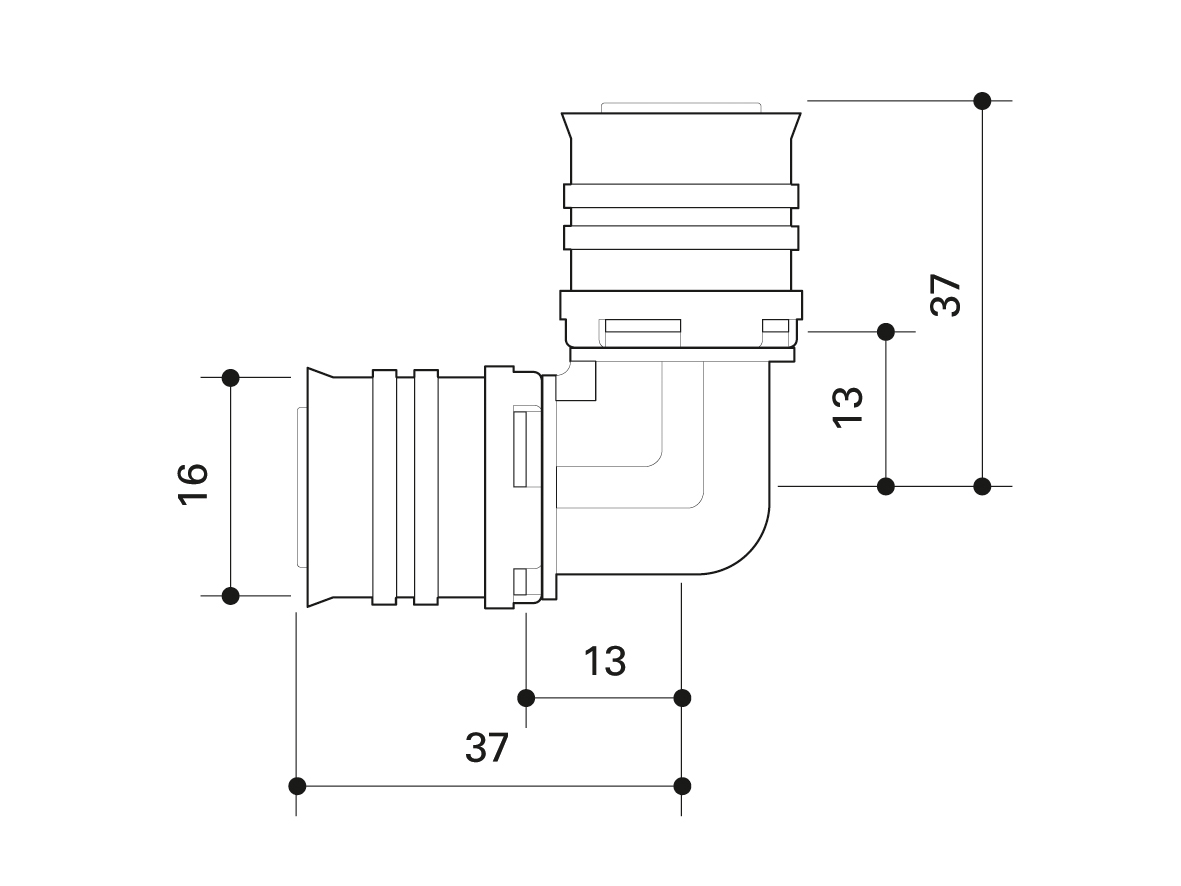

Vermaßtes Bild / Strichzeichnung

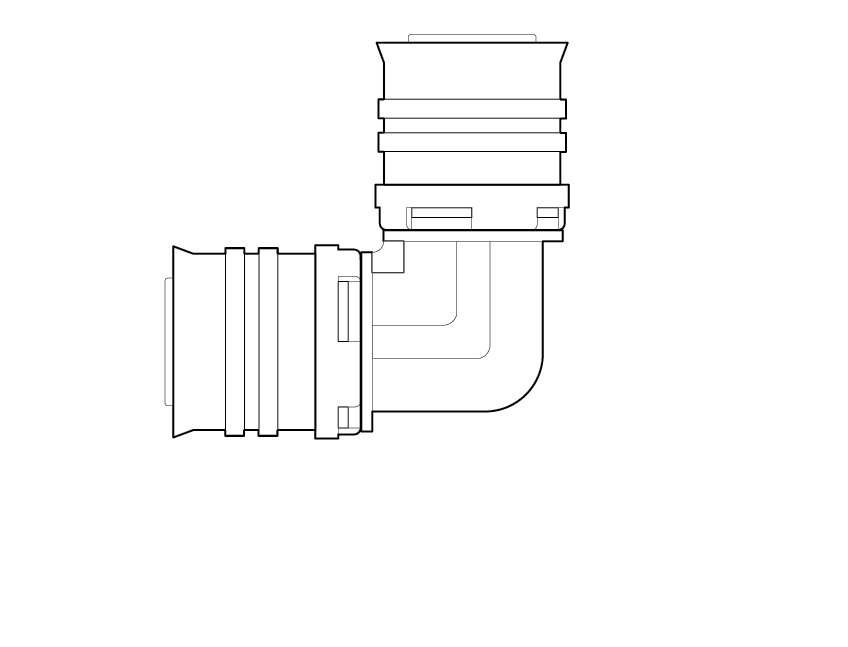

Unvermaßtes Bild / Strichzeichnung
Montageanleitung
Zulassung
Technische Info
Videos
CONNECT MV2 Bogen 90 Grad 16-16mm
Technische Spezifikationen
Nenndurchmesser Anschluss 2
16mm
Rohraußendurchmesser Anschluss 1 (cm)
1.6
Winkel (°)
90
Anschluss 1
Pressanschluss
Anschluss 2
Pressanschluss
Ergebnis
Produktvarianten
Technische Spezifikationen
Nenndurchmesser Anschluss 2
16mm
Rohraußendurchmesser Anschluss 1 (cm)
1.6
Winkel (°)
90
Anschluss 1
Pressanschluss
Anschluss 2
Pressanschluss
Dokumente
Vermaßtes Bild / Strichzeichnung
Unvermaßtes Bild / Strichzeichnung
Montageanleitung
Zulassung
Technische Info
Videos
CONNECT MV2 Bogen 90 Grad 16-16mm
3D Modell
KATALOG
360° Ansicht
