Eckdoppelabzweig 87° DRAIN
CONEL DRAIN Doppeleckabzweig DN 100 87 Grad
DRAIN Eckdoppelabzweig 87° mit Muffen
- schallgedämmtes Hausabflusssystem zur Entwässerung von Gebäuden nach DIN EN 12056 in Verbindung mit DIN 1986-100
- Werkstoff PP (mineralverstärkt)
- Farbe weiß (ähnlich RAL 9003) mit Gummidichtring
- allgemein bauaufsichtlich zugelassen unter der Nr. Z-42.1-510
DRAIN Eckdoppelabzweig 87° mit Muffen
- schallgedämmtes Hausabflusssystem zur Entwässerung von Gebäuden nach DIN EN 12056 in Verbindung mit DIN 1986-100
- Werkstoff PP (mineralverstärkt)
- Farbe weiß (ähnlich RAL 9003) mit Gummidichtring
- allgemein bauaufsichtlich zugelassen unter der Nr. Z-42.1-510
Dokumente

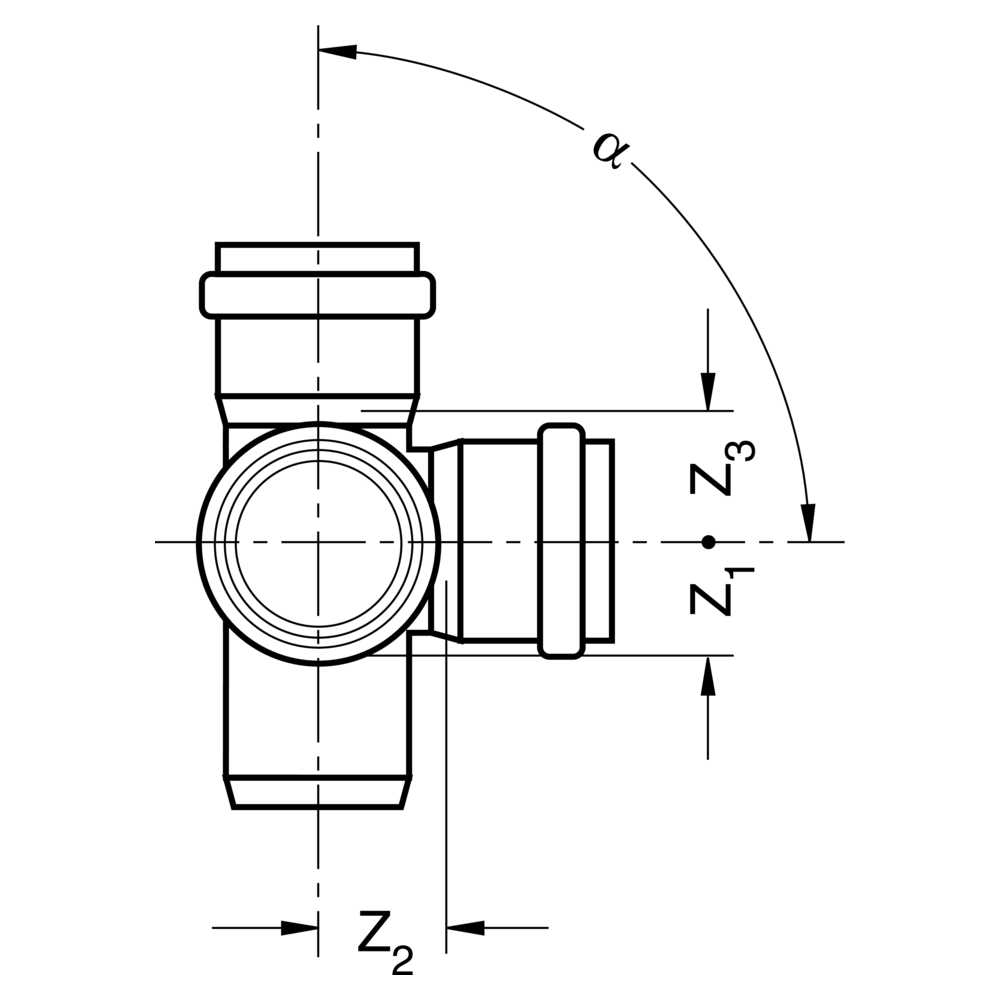

Vermaßtes Bild / Strichzeichnung

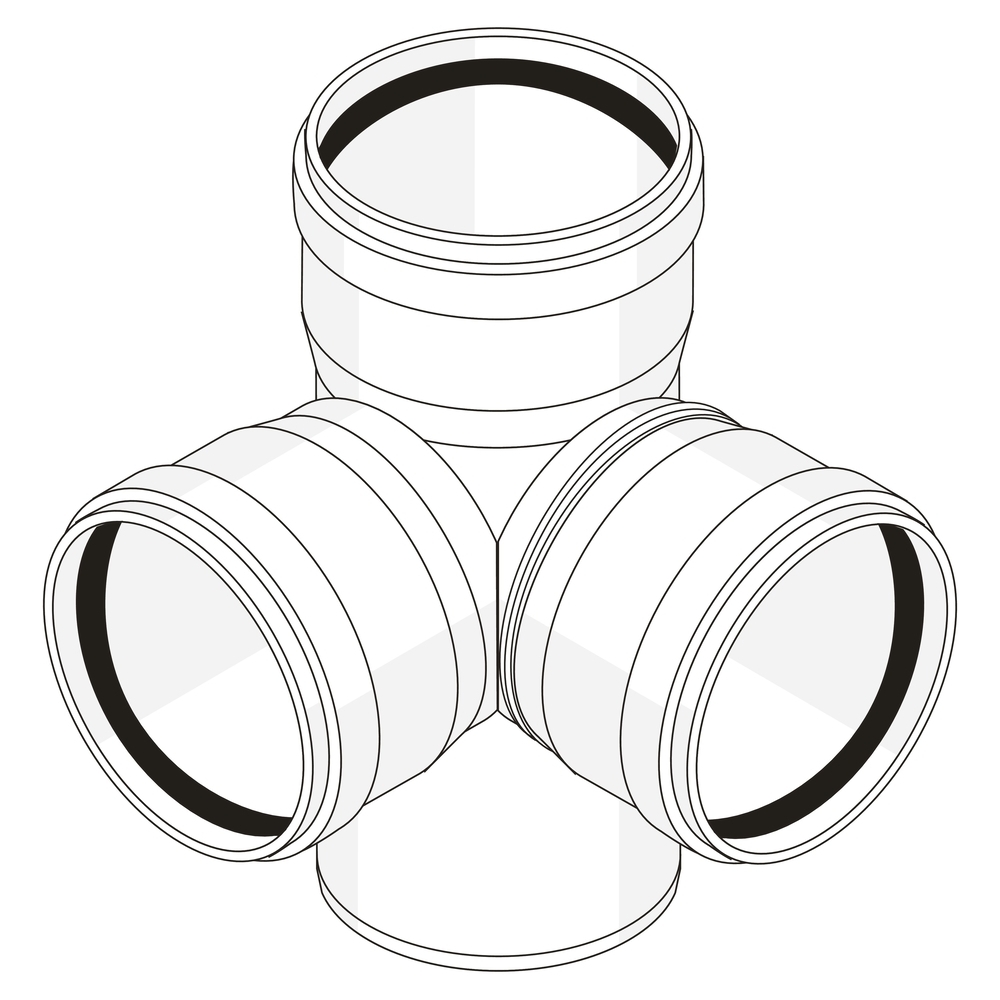

Unvermaßtes Bild / Strichzeichnung
Zulassung
Leistungserklärung
Technische Info
Technische Spezifikationen
Nenndurchmesser Anschluss 1
DN100
Nenndurchmesser Anschluss 2
DN100
Nenndurchmesser Anschluss 3
DN100
Nenndurchmesser Anschluss 4
DN100
Winkel (°)
87
Anschluss 1
Muffe
Anschluss 2
Muffe
Anschluss 3
Muffe
Anschluss 4
Rohrende
Max. Betriebsdruck (bar)
0.5
Farbe
weiß, RAL 9003
Werkstoff
Polypropylen (PP-MD)
Bezugsnorm
DIN 4102 B2
Ergebnis
Produktvarianten
Technische Spezifikationen
Nenndurchmesser Anschluss 1
DN100
Nenndurchmesser Anschluss 2
DN100
Nenndurchmesser Anschluss 3
DN100
Nenndurchmesser Anschluss 4
DN100
Winkel (°)
87
Anschluss 1
Muffe
Anschluss 2
Muffe
Anschluss 3
Muffe
Anschluss 4
Rohrende
Max. Betriebsdruck (bar)
0.5
Farbe
weiß, RAL 9003
Werkstoff
Polypropylen (PP-MD)
Bezugsnorm
DIN 4102 B2
