WC-Element Classic für Trockenbau VIS

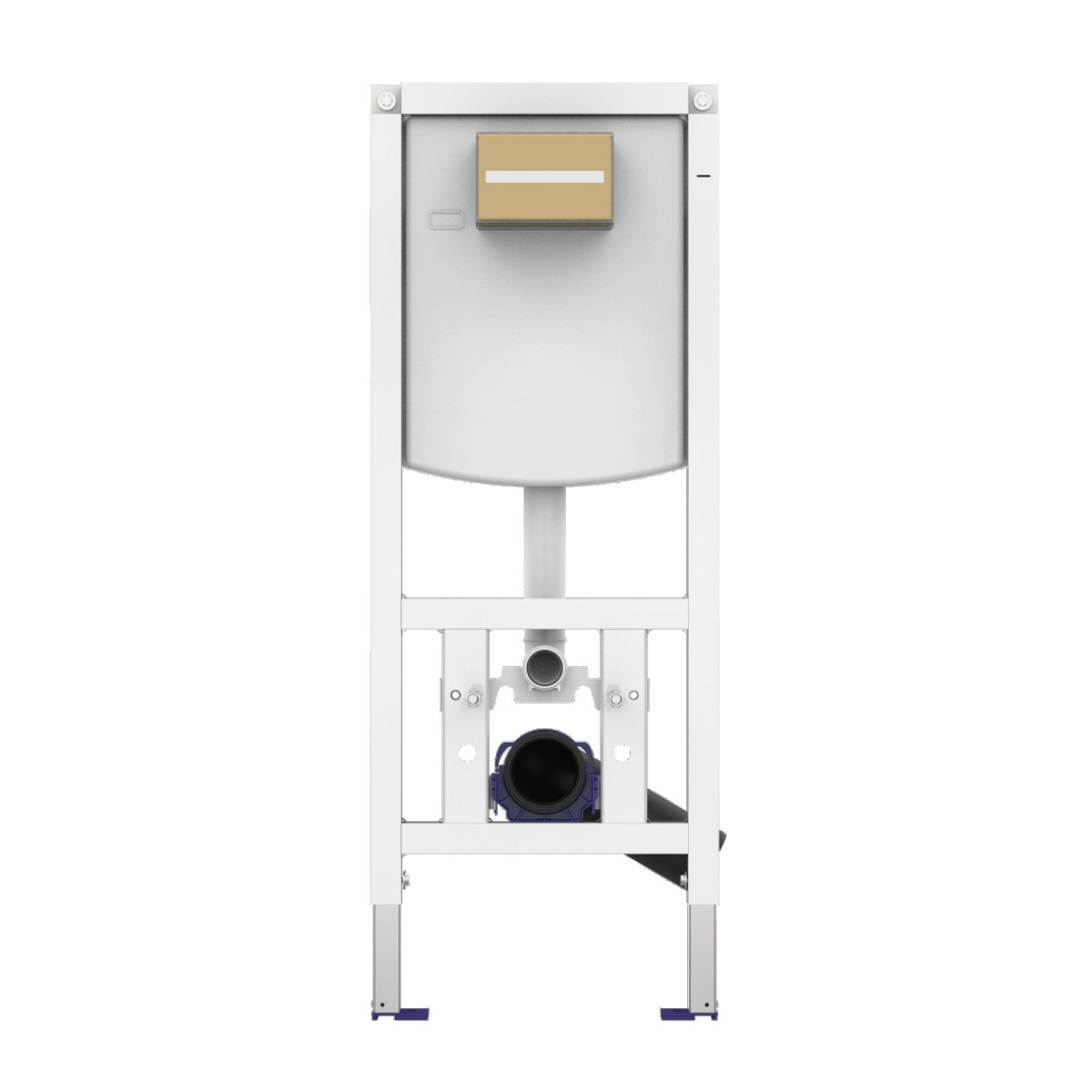

VIS WC-Element E3 f. Trockenbau, m. UP- Spülkasten, BH: 1120mm, CONEL
Das VIS WC-Element Classic für Wand-WCs mit einer Betätigung von vorne eignet sich optimal für UP-Spülkasten 7,5/4,5 l.
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion
- zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand u.v.m.
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- schwitzwasserisolierter UP-Spülkasten mit 2-Mengenspülung (7,5 - 4,5 l / 4 - 2 l)
- Werkseinstellung 6 und 3 l
- Übertragung der Tastenfunktion über flexible Kabeltechnik
- inkl. einstellbarer Spülstromdrossel
- Füllventil Armaturengruppe I
- Schallschutzset
- Befestigungs- und Anschlussmaterial, inkl. WC-Anschlussgarnitur DN 90 / 180 mm
- UP Spülkasten geprüft nach DIN EN 14055
- Armaturengruppe I
- ohne Betätigungsplatte
Das VIS WC-Element Classic für Wand-WCs mit einer Betätigung von vorne eignet sich optimal für UP-Spülkasten 7,5/4,5 l.
- selbsttragende, pulverbeschichtete Stahlrahmenkonstruktion
- zur Trockenverkleidung
- Einbau vor Massivwand
- in Leichtbau-Ständerwand u.v.m.
- selbsthemmende Füße mit verstellbaren Fußplatten passend für Trockenbau Profile UW 50 und UW 75 und CONEL VIS Installationssystem
- für Fußbodenaufbau von 0 - 200 mm
- inkl. Wandhalter mit Tiefenverstellung von Vorderkante
- Element 135 - 205 mm
- schwitzwasserisolierter UP-Spülkasten mit 2-Mengenspülung (7,5 - 4,5 l / 4 - 2 l)
- Werkseinstellung 6 und 3 l
- Übertragung der Tastenfunktion über flexible Kabeltechnik
- inkl. einstellbarer Spülstromdrossel
- Füllventil Armaturengruppe I
- Schallschutzset
- Befestigungs- und Anschlussmaterial, inkl. WC-Anschlussgarnitur DN 90 / 180 mm
- UP Spülkasten geprüft nach DIN EN 14055
- Armaturengruppe I
- ohne Betätigungsplatte
Dokumente

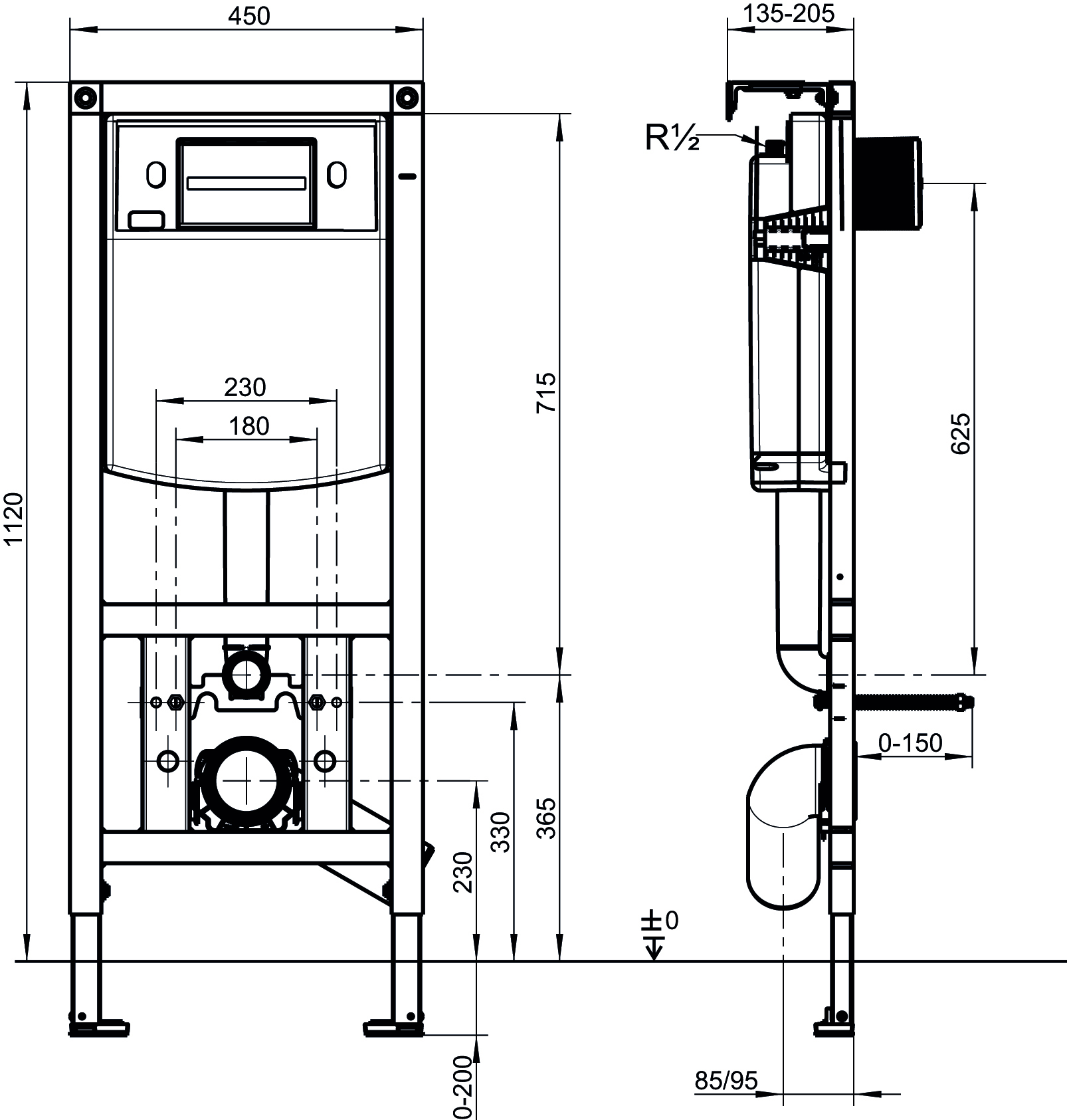

Vermaßtes Bild / Strichzeichnung
Ersatzteillisten
Montageanleitung
Videos

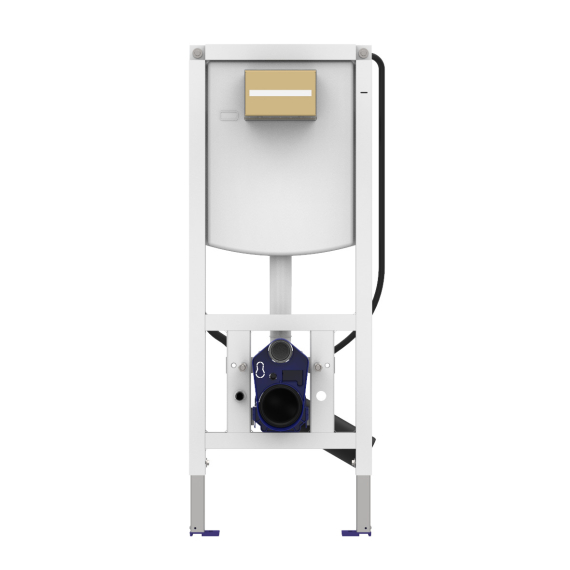

VIS WC-Element E3 f. Trockenbau, m. UP-

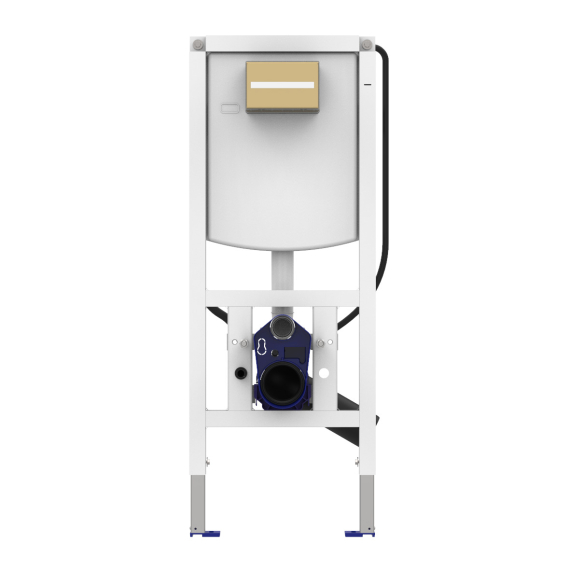

VIS WC-Element E3 f. Trockenbau, m. UP-
VIS WC-Element E3 f. Trockenbau, m. UP-

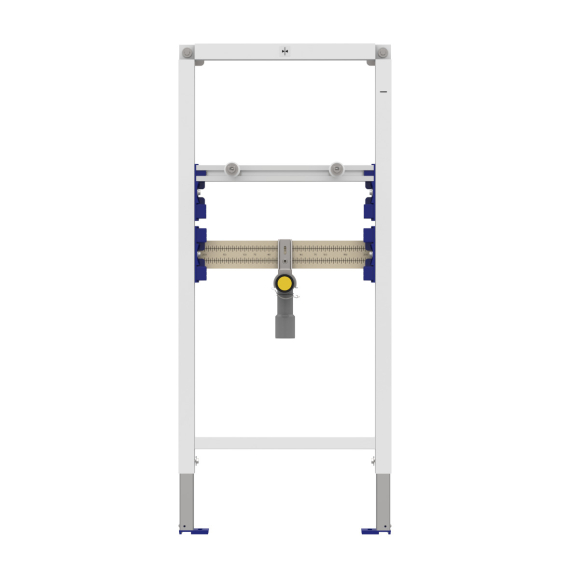

VIS WT-Element E3 f. Trockenbau,
VIS WC-Element E3 f. Trockenbau, m. UP-
Technische Spezifikationen
Nenndurchmesser Anschluss Leitungswasser
1/2"
Verstellbare Breite
nein
Bauhöhe (cm)
112
Anschluss Leitungswasser
sonstige
Min. Spülvolumen (l)
2
Max. Spülvolumen (l)
7.5
Tiefenverstellbar
tiefenverstellbar
Spülung
zwei Mengen
Mit Kontaktgeräuschisolierungsset
Mit Kontaktgeräuschisolierungsset
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für Bodenmontage
Mit Eckventil
Mit Eckventil
Mit Befestigungsmaterial für das Element
Mit Befestigungsmaterial für das Element
Mit Abflussbogen
Mit Abflussbogen
Handbedienung möglich
Handbedienung möglich
Einstellbares Spülvolumen
einstellbares Spülvolumen
Selbsttragende Konstruktion
selbsttragende Konstruktion
Geeignet für die Bedienung über die Ablage
nein
Geeignet für die Frontbedienung
geeignet für die Frontbedienung
Geeignet für elektrische Bedienung
nein
Oberfläche
pulverbeschichtet
Werkstoff
Stahl
Bauart
selbsttragend
Min. Tiefe (cm)
13.5
Max. Tiefe (cm)
20.5
Max. Höhe (cm)
112
Höhenverstellbar
höhenverstellbar
Max. Breite (cm)
45
Ergebnis
360° Ansicht
3D-MODELL MIT ERSATZTEILEN
Technische Spezifikationen
Nenndurchmesser Anschluss Leitungswasser
1/2"
Verstellbare Breite
nein
Bauhöhe (cm)
112
Anschluss Leitungswasser
sonstige
Min. Spülvolumen (l)
2
Max. Spülvolumen (l)
7.5
Tiefenverstellbar
tiefenverstellbar
Spülung
zwei Mengen
Mit Kontaktgeräuschisolierungsset
Mit Kontaktgeräuschisolierungsset
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für Bodenmontage
Mit Eckventil
Mit Eckventil
Mit Befestigungsmaterial für das Element
Mit Befestigungsmaterial für das Element
Mit Abflussbogen
Mit Abflussbogen
Handbedienung möglich
Handbedienung möglich
Einstellbares Spülvolumen
einstellbares Spülvolumen
Selbsttragende Konstruktion
selbsttragende Konstruktion
Geeignet für die Bedienung über die Ablage
nein
Geeignet für die Frontbedienung
geeignet für die Frontbedienung
Geeignet für elektrische Bedienung
nein
Oberfläche
pulverbeschichtet
Werkstoff
Stahl
Bauart
selbsttragend
Min. Tiefe (cm)
13.5
Max. Tiefe (cm)
20.5
Max. Höhe (cm)
112
Höhenverstellbar
höhenverstellbar
Max. Breite (cm)
45
Dokumente
Vermaßtes Bild / Strichzeichnung
Ersatzteillisten
Montageanleitung
Videos
VIS WC-Element E3 f. Trockenbau, m. UP-
VIS WC-Element E3 f. Trockenbau, m. UP-
VIS WC-Element E3 f. Trockenbau, m. UP-
VIS WT-Element E3 f. Trockenbau,
VIS WC-Element E3 f. Trockenbau, m. UP-
3D Modell
KATALOG
360° Ansicht
3D-MODELL MIT ERSATZTEILEN
Weitere Produkte Aus der Kategorie

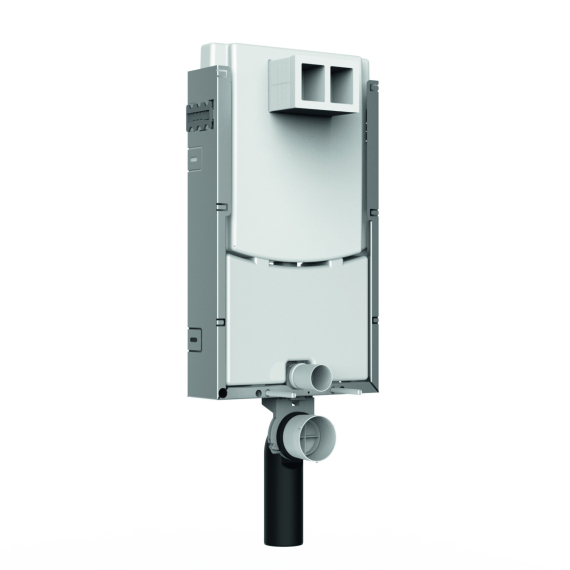

WC-Element für den Nassbau VIS
Doppelverbinder VIS
Inbusschlüssel VIS

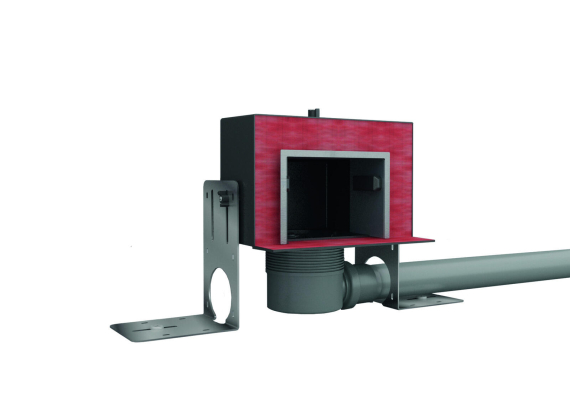

Duschablaufelement für Wand- u. Bodenmontage VIS
Eckverbinder VIS
Trennstreifen VIS
Duschablaufelement für Leerelement VIS
Universal-Verkleidungsplatte VIS
Verbindungsset VIS
WC-Element mit Fresh-Box VIS

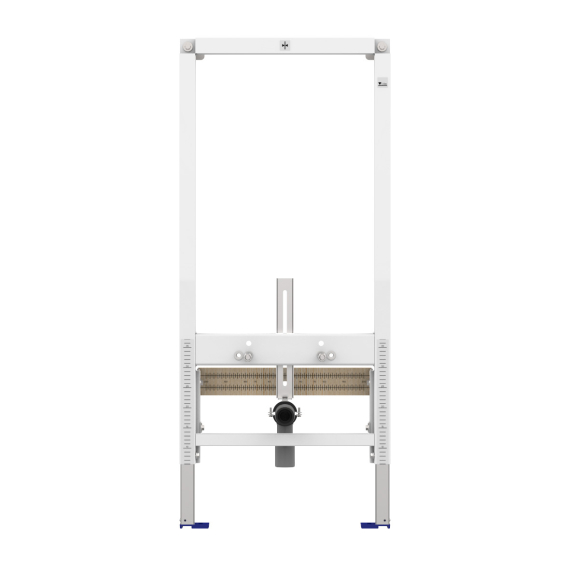

Bidet-Montageelement VIS
